Tubazioni in FRP resistenti alla corrosione che durano più a lungo dell'acciaio.
Più leggero dell'80% rispetto all'acciaio al carbonio, utilizzabile fino a 93,3 °C con un ciclo di vita di 25 anni: progettato come un sistema di tubazioni completo, non solo come un singolo tubo.
Panoramica del prodotto

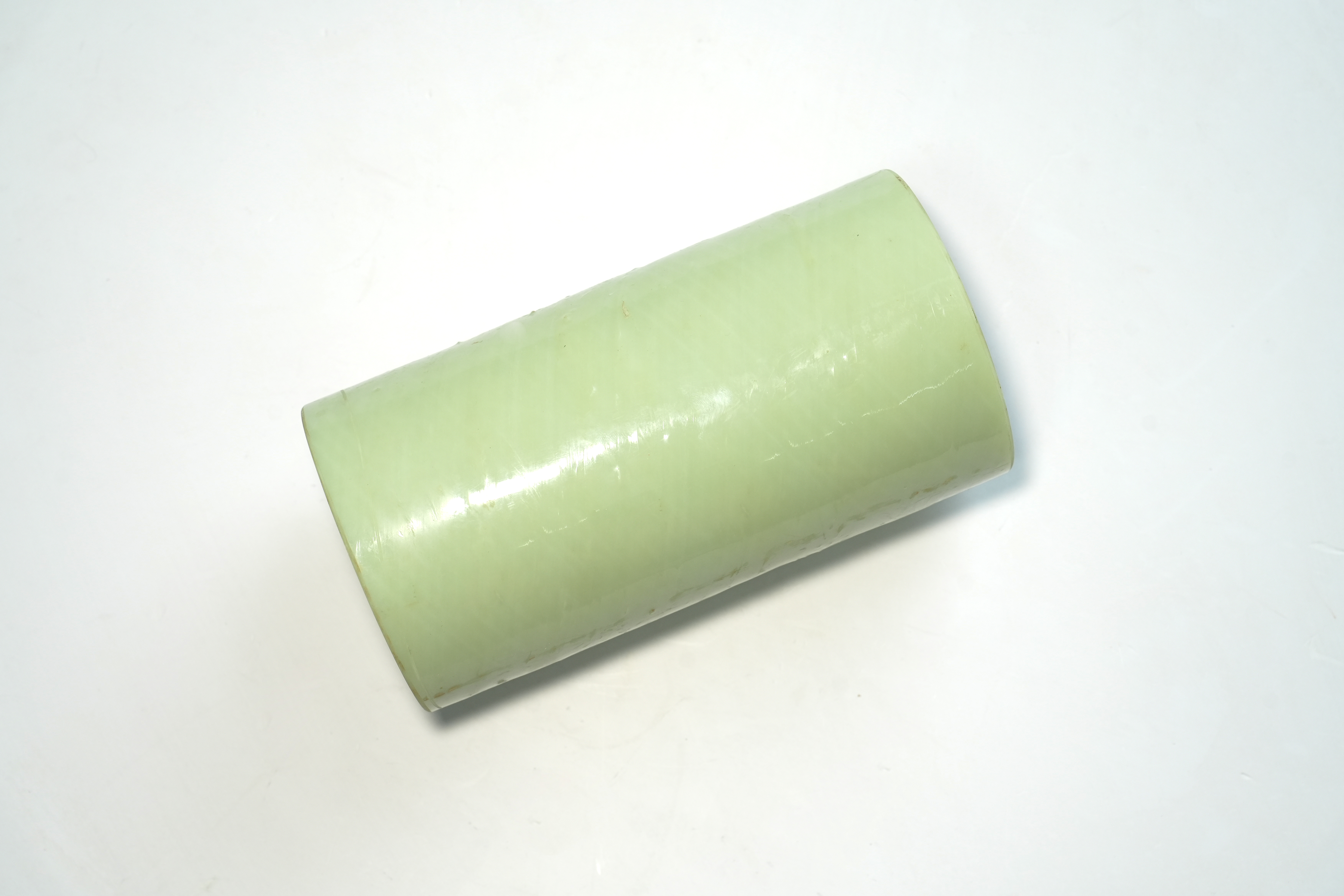

I tubi in FRP (plastica rinforzata con fibre) fondono fibre di vetro ad alta resistenza con una resina resistente alla corrosione per offrire una soluzione di tubazioni a pressione che non arrugginisce. L'FRP è la famiglia di materiali ombrello: i tubi in GRE e GRP sono entrambi tipi di tubi in FRP che utilizzano diversi sistemi di resina per adattarsi a diversi ambienti di servizio. Il risultato è una piattaforma di materiali unica che può essere adattata per acqua di mare, gas acido, acidi forti o acque di produzione.
L'involucro operativo è progettato per un utilizzo gravoso: servizio continuo fino a 93,3 °C, un intervallo di pressione standard di 50-450 psi e un ciclo di vita di 25 anni verificato tramite test ASTM D2992 (come indicato nella nostra documentazione di progetto). Con un peso pari a circa l'80% di quello dell'acciaio al carbonio, ovvero circa un sesto, il materiale FRP riduce le dimensioni della gru, il carico di supporto e i tempi di installazione, mentre il rivestimento liscio come uno specchio (rugosità ≤ 0,10 µm) aumenta la portata del 12% e mantiene basso il consumo energetico della pompa.
CNPS fornisce sistemi completi in FRP: tubi, giunti, flange e raccordi progettati e integrati. Diametri personalizzati da 25 mm a 1200 mm, rivestimenti esterni resistenti ai raggi UV e strutture progettate secondo le norme ISO 14692 e ASTM D2996, con possibilità di conformità all'acqua potabile NSF/ANSI 61 (progettata, non certificata).
Perché scegliere i tubi in FRP?
- L'acciaio al carbonio si corrode in presenza di cloruri, gas acidi e acidi forti, rendendo necessari rivestimenti, guaine e sostituzioni frequenti.
- Le tubature di grosso spessore richiedono gru di grandi dimensioni, supporti robusti e lunghe e costose campagne di installazione.
- I fori ruvidi o incrostati aumentano l'energia di pompaggio e riducono la capacità di flusso nel tempo
- I team di progetto necessitano di un fornitore di tubazioni in grado di dimensionare, classificare e documentare l'intero sistema.

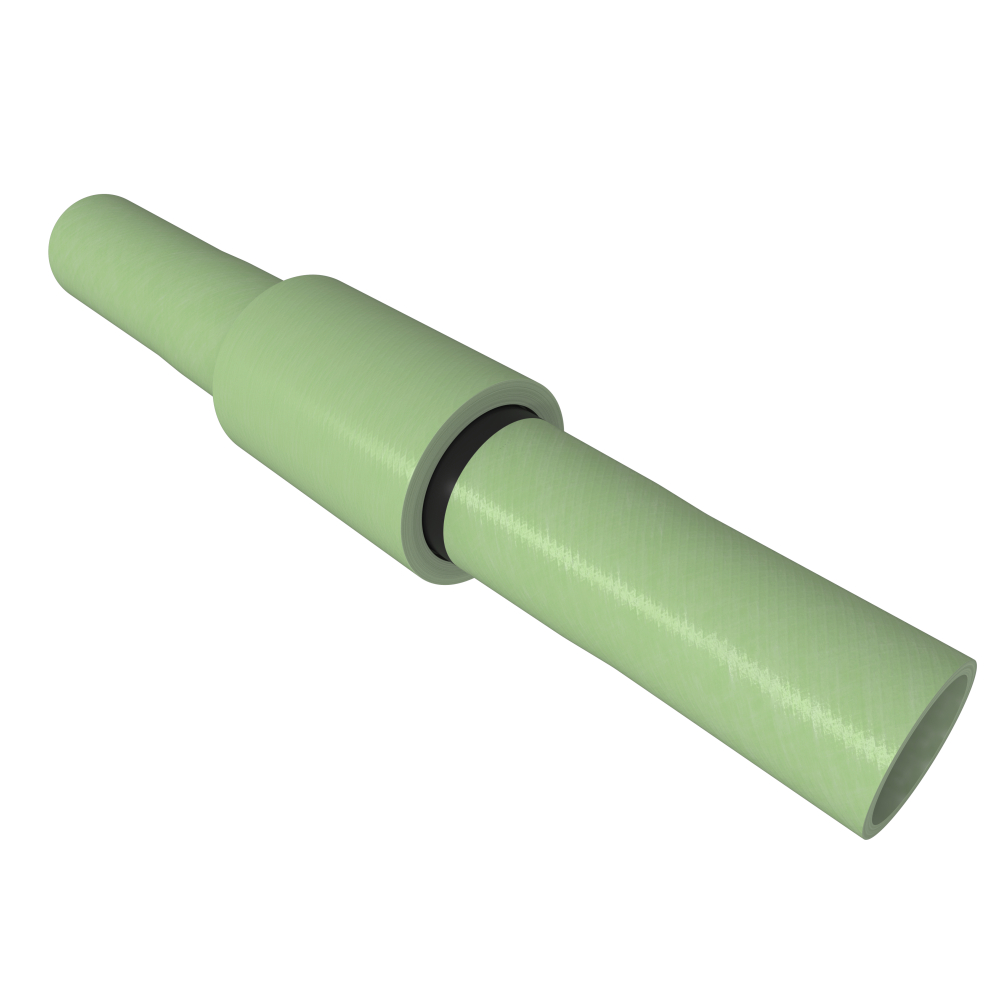

Soluzione CNPS: un sistema FRP multistrato con barriera in resina, dotato di bobine leggere da 6 metri, giunti adesivi a campana e maschio e foro liscio come uno specchio, progettato secondo le norme ISO 14692 e ASTM D2996, con diametri personalizzati da 25 mm a 1200 mm.
- I costi di installazione si riducono in genere di oltre il 30% grazie all'utilizzo di gru più piccole e supporti più leggeri.
- Una perdita di carico inferiore del 20-30% rispetto all'acciaio consente di ridurre il consumo energetico e i costi operativi del pompaggio.
- Le squadre possono completare l'installazione fino al 40% più velocemente rispetto ai progetti in acciaio al carbonio.
- Nessun rivestimento interno, nessuna riverniciatura periodica: un ciclo di vita del progetto di 25 anni.
- Flusso aumentato del 12% grazie alla finitura del rivestimento ≤ 0,10 µm
- Diametri: personalizzati, da 25 mm a 1200 mm
- Pressione: standard 50 – 450 psi
- Temperatura: da -60 °F a 300 °F standard; le costruzioni personalizzate in vinilestere raggiungono i 350 °F
- Lunghezze: bobine da 20 piedi (6 metri) in fabbrica con giunzione adesiva a campana e spina
- Modello DN250 per acqua di mare — rivestimento in vinilestere, 150 psi, resistente ai raggi UV (presa d'acqua di mare / alimentazione per desalinizzazione)
- Modello DN150 per applicazioni in ambienti acidi: resina epossidica novolacca, 300 psi, resiste al 98% di acido solforico, estremità flangiate ANSI-150.
- Modello DN100 ad alta pressione: vinilestere ad alta temperatura, 450 psi, da -30 °C a 150 °C, raccordi API 15HR.
- Resistenza e leggerezza: pesa circa un sesto dell'acciaio comparabile, ma resiste fino a 450 psi; gru più piccole e supporti più leggeri riducono i costi di installazione di oltre il 30%.
- Resistenza totale alla corrosione: la barriera in resina multistrato resiste al 98% dell'acido solforico, dei gas acidi e dei cloruri presenti nell'acqua di mare; non sono necessari rivestimenti interni né riverniciature periodiche.
- Flusso ultra-liscio: il foro liscio come uno specchio ha una durezza Hazen-Williams C = 150; si prevede una perdita di carico inferiore del 20-30% rispetto all'acciaio.
- Ampio intervallo di pressione e temperatura: intervallo standard da -60 °F a 300 °F a 50–450 psi; le configurazioni personalizzate in vinilestere resistono a picchi fino a 350 °F.
- Installazione rapida: le bobine da 6 metri (20 piedi) con giunti adesivi a campana e maschio consentono alle squadre di completare il lavoro fino al 40% più velocemente rispetto ai progetti in acciaio al carbonio.
- Progettato secondo gli standard internazionali — Progettato secondo ISO 14692 e ASTM D2996, con conformità opzionale NSF/ANSI 61 per acqua potabile (progettato secondo tali standard, non certificato).
- Una solida infrastruttura produttiva: 16 anni di produzione di tubi in FRP certificata ISO 9001, con superamento dei test API e ASTM, prototipi personalizzati in 14 giorni e centri di assistenza in Medio Oriente ed Europa.
Specifiche tecniche
| Articolo | Specifiche |
| Gamma di diametro/dimensioni | 25 mm – 1200 mm |
| Pressione nominale | 50 – 450 psi |
| Temperatura di esercizio | 93.3 °C |
| Standard di progettazione | Progettato secondo le norme ISO 14692 e ASTM D2996; certificazione NSF/ANSI 61 opzionale (progettato secondo tali norme, ma non certificato). |
⚙️Candidature
- Processi chimici e trasferimento di acidi forti
- Prelievo di acqua di mare e alimentazione per la desalinizzazione
- Servizi per piattaforme offshore
- Reiniezione di acqua di produzione ad alta pressione
- Siti petroliferi, del gas, energetici e chimici in tutto il mondo
🔧 Installazione / Collegamento
- Spedito in bobine leggere da 20 piedi; giunti adesivi a campana e spina per un montaggio rapido e affidabile
- Circa l'80% più leggero dell'acciaio al carbonio: gru più piccole, supporti più leggeri, installazione fino al 40% più veloce.
- Estremità flangiate (ad es. ANSI-150 sui modelli per ambienti acidi) per il collegamento alle apparecchiature; raccordi API 15HR sulle linee ad alta pressione.
- Niente saldature, niente lavori a caldo, niente rivestimenti interni o campagne di riverniciatura
🎨 Personalizzazione basata sul progetto
- Diametri da 25 mm a 1200 mm, personalizzabili in base al progetto.
- Sistemi di resina adatti ai diversi fluidi: vinilestere per acqua di mare e picchi di temperatura, epossidico-novolac per acidi forti.
- Su richiesta, la pressione e la temperatura aumentano oltre l'intervallo standard di 50–450 psi / 300 °F.
- Prototipi personalizzati consegnati in 14 giorni
- Configurazione di giunzione e estremità (giunti adesivi, flangiati, API 15HR) selezionata con il team di progetto
💎 Perché CNPS
- Progettazione di soluzioni, non solo fornitura di tubazioni: sistemi in FRP, GRE e RTP dimensionati, certificati e documentati in base al fluido, alla pressione e al metodo di installazione.
- Un portafoglio completo: tubi, giunti, flange e raccordi progettati come un unico sistema, in modo da coprire ogni interfaccia.
- Personalizzazione a livello di progetto: diametri, sistemi di resina, classi di pressione, lunghezze delle bobine e connessioni terminali realizzati secondo le vostre specifiche.
- Supporto alla documentazione e al controllo qualità: standard di progettazione, verifica idrostatica e affidabilità della consegna che semplificano le approvazioni e la chiusura.
