Tubi API 15S RTP | Tubi di linea in plastica rinforzata avvolgibili – CNPS
Tubo di linea in plastica rinforzata avvolgibile, progettato secondo lo standard API 15S.
Tubo continuo avvolgibile DN17–200 mm a 2,5–32 MPa e grande diametro DN250–500 mm — costruzione a strati incollati per prestazioni di resistenza agli urti, alla permeazione e alla trazione assiale.
Panoramica del prodotto
La norma API 15S definisce le specifiche per le tubazioni in plastica rinforzata avvolgibili e prevede quattro serie di rinforzo: poliestere, aramide, fibra di vetro e cavo d'acciaio. La nostra linea API 15S RTP comprende tubazioni continue avvolgibili da DN17 a DN200 mm a pressioni nominali comprese tra 2,5 e 32 MPa, e tubazioni di grande diametro a lunghezza fissa da DN250 a DN500 mm a pressioni comprese tra 1,6 e 6,4 MPa.
La costruzione segue la classica architettura RTP: uno strato di rivestimento che contiene il fluido, uno strato di rinforzo avvolto sopra il rivestimento che sopporta la pressione e uno strato protettivo esterno che protegge la struttura da urti e danni. La costruzione a incollaggio fonde gli strati in una parete integrale, migliorando la resistenza agli urti, la resistenza alla permeazione dei gas, la rigidità anulare e le prestazioni di trazione assiale, e prevenendo la formazione di canali interstrato in caso di perdite.
L'intervallo di temperatura del fluido è compreso tra -40 °C e 90 °C. I test di accettazione seguono criteri documentati: resistenza idrostatica a breve termine pari a 2 volte la pressione nominale per 1 ora a 20 °C senza rotture o perdite e pressione di scoppio ≥ 3 volte la pressione nominale a 20 °C. (Le dichiarazioni di certificazione per API 15S nei materiali di riferimento appartengono ai rispettivi produttori e non vengono qui ripetute; si prega di verificare lo stato con i nostri ingegneri.)
Perché scegliere i tubi in GRE?
- Le condotte in acciaio saldato sono lente da installare e presentano perdite in corrispondenza dei giunti se utilizzate in ambienti remoti o corrosivi.
- I tubi a spirale convenzionali possono non possedere la resistenza agli urti e le prestazioni di barriera ai gas richieste per i servizi in ambienti corrosivi.
- Il trasporto multifase e ad alto contenuto di zolfo richiede una tubazione resistente alla permeazione e alla canalizzazione interstrato.
Soluzione CNPS: Tubazioni in plastica rinforzata avvolgibili a strati incollati, progettate secondo lo standard API 15S — bobine continue fino a 32 MPa e tubi di grande diametro fino a 6,4 MPa, con opzioni di giunzione a crimpatura metallica, flangiata o con manicotto rinforzato.
- Quattro serie di rinforzo (poliestere, aramide, fibra di vetro, cavo d'acciaio) per adattarsi al carico e al costo
- Costruzione incollata: migliore resistenza agli urti, resistenza alla permeazione, rigidità dell'anello e prestazioni di trazione assiale.
- Fornitura di bobine per diametri fino a 1,8 pollici: facili da trasportare, bassi costi logistici
- Criteri di accettazione documentati: 2× valore nominale idrostatico (1 h, 20 °C), valore di scoppio ≥ 3× valore nominale (20 °C)
- Opzioni di giunzione, da raccordi metallici a crimpare a manicotti di rinforzo non metallici per tubi incollati
- Temperatura del mezzo da -40 °C a 90 °C
- Tubo continuo avvolgibile: DN17 – 200 mm; 2,5 – 32 MPa
- Tubi a lunghezza fissa di grande diametro: DN250 – 500 mm; 1,6 – 6,4 MPa
- Temperatura del mezzo: da -40 °C a 90 °C
- Serie di rinforzo: poliestere, aramide, fibra di vetro, cavo d'acciaio
- Struttura: strato di rivestimento / strato di rinforzo della ferita / strato protettivo esterno
- Base di progettazione: API 15S-2022 con GB/T 38725.2-2020, SY/T 6794-2018 e norme correlate (secondo i materiali di riferimento)
- Quattro serie di rinforzi: in poliestere, aramide, fibra di vetro e cavo d'acciaio, per adattarsi a pressione, costi e condizioni di esercizio.
- Costruzione a strati incollati: gli strati sono fusi in una parete integrale: migliore resistenza agli urti, alla permeazione dei gas, alla rigidità anulare e alla trazione assiale; nessuna canalizzazione interstrato che possa causare perdite.
- Logistica avvolgibile: i tubi continui con diametro pari o inferiore a 1,8 pollici vengono forniti in bobine, conformi alle restrizioni di trasporto e con bassi costi di trasporto.
- Accettazione documentata: resistenza idrostatica a breve termine pari a 2 volte la pressione nominale per 1 ora a 20 °C (nessuna rottura/perdita); scoppio ≥ 3 volte la pressione nominale a 20 °C.
- Ampia gamma di giunti: giunti metallici a crimpare (acciaio al carbonio anticorrosione, 316L, acciaio inox duplex, lega di nichel 825, titanio) DN17–200 mm a 2,5–32 MPa; giunti flangiati DN17–500 mm a 1,6–25 MPa; giunti a manicotto rinforzati non metallici DN50–500 mm a 1,6–6,4 MPa (tubi incollati).
- Temperatura di esercizio: temperatura del fluido compresa tra -40 °C e 90 °C per il funzionamento continuo.
- Linea predisposta per l'idrogeno: è stata sviluppata una linea di trasporto ad alta pressione per idrogeno puro e per miscele di idrogeno e gas naturale, con una pressione di progetto massima di 10 MPa (secondo i materiali di riferimento).
Specifiche tecniche
| Articolo | Specifiche |
| Materiale/Struttura | Strato di rivestimento (estrusione a caldo di polimero); strato di rinforzo (nastro di fibra o preimpregnato di fibra avvolto circonferenzialmente); strato protettivo esterno (estrusione di polimero) |
| Gamma di diametro/dimensioni | DN17–200 mm; pressione nominale 2,5–32 MPa |
| Pressione nominale | DN250–500 mm; 1,6–6,4 MPa |
| Temperatura di esercizio | da -40 °C a 90 °C |
| Lunghezza standard | Tubi continui da 1,8 pollici e inferiori, forniti in bobina; le dimensioni della bobina sono conformi alle restrizioni di trasporto. |
| Tipo di connessione | Tubi metallici crimpati: DN17–200 mm, 2,5–32 MPa (acciaio al carbonio anticorrosione, 316L, acciaio inox duplex, lega di nichel 825, titanio); tubi flangiati: DN17–500 mm, 1,6–25 MPa; manicotto di rinforzo non metallico: DN50–500 mm, 1,6–6,4 MPa (tubi incollati) |
| Standard di progettazione | API 15S-2022; GB/T38725.2-2020; SY/T 6794-2018; SY/T 6662.2-2020; SY/T 6662.5-2014; Q/SY-TGRC 150-2019; SY/T 6769.5-2016; T/CPSI 01303-2023 (per materiali di riferimento) |
⚙️Candidature
- Iniezione di acqua ad alta pressione nei giacimenti petroliferi e di gas e condotte di raccolta per pozzi singoli.
- Condotte principali e secondarie, trasporto di acque reflue e salamoia
- Condotte resistenti all'usura e per acqua termale
- Giacimenti di gas ad alto contenuto di zolfo e trasporto multifase gas-petrolio (condotto di trasporto del gas ad alta barriera)
- Trasporto di idrogeno su lunghe distanze e fornitura di idrogeno tramite skid (pressione massima di progetto 10 MPa)
🔧 Installazione / Collegamento
- Le bobine continue fino a 1,8 pollici consentono una posa rapida con un numero minimo di giunzioni in cantiere.
- I giunti metallici a crimpare garantiscono un serraggio ad alta pressione da 2,5 a 32 MPa.

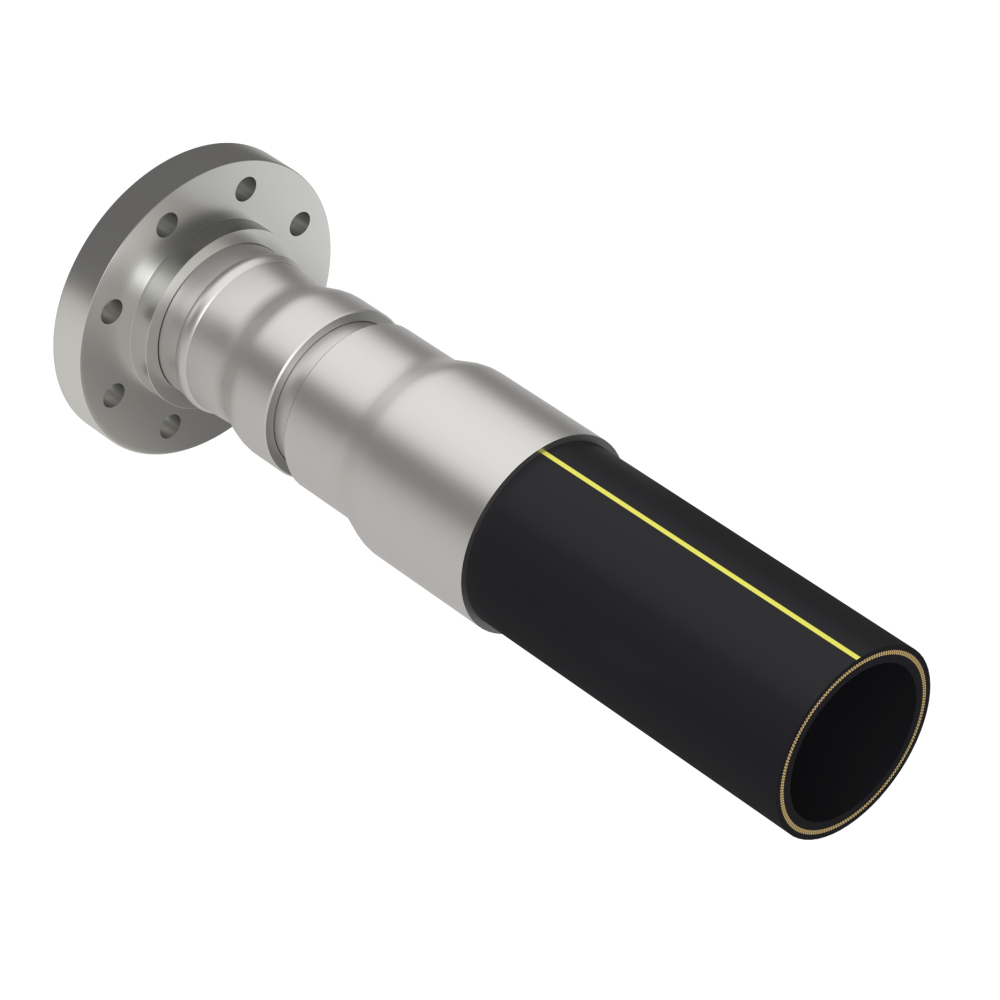

- Giunti flangiati per DN17–500 mm a 1,6–25 MPa per il collegamento alle infrastrutture esistenti
- Giunti a manicotto rinforzati non metallici per tubazioni di grande diametro (DN50–500 mm, 1,6–6,4 MPa)
- Le bobine leggere riducono le esigenze di attrezzature per il trasporto e la movimentazione.
🎨 Personalizzazione basata sul progetto
- Serie di rinforzo selezionate in base alla classe di pressione e al carico: poliestere, aramide, fibra di vetro o corda d'acciaio
- Tipo di giunto adatto all'applicazione: a crimpare in metallo, flangiato o con manicotto rinforzato non metallico
- Costruzione incollata o non incollata secondo i requisiti di permeabilità e meccanici
- Impianti per servizi a idrogeno ove richiesto: verificare la classificazione e la conformità agli standard con i nostri ingegneri.
💎 Perché CNPS
- Ingegneria delle soluzioni: specifica API 15S RTP in base a pressione, fluidi, percorso e filosofia di giunzione
- Un unico sistema: tubazioni, raccordi a crimpare/flangiati e pianificazione dell'installazione da un unico partner.
- Logistica ottimizzata per le tecnologie senza scavo: pianificazione delle bobine integrata nella realizzazione del progetto.
- Standard trasparenti: criteri di progettazione e di accettazione documentati per la verifica.
